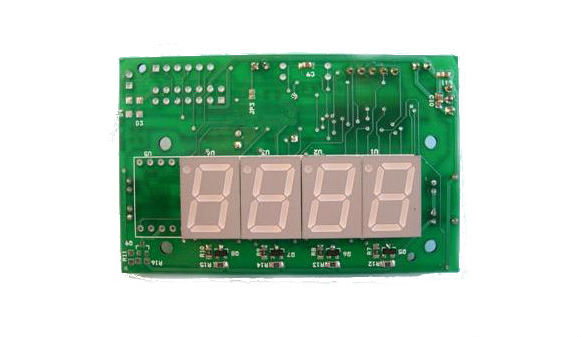

Modulo Indicatore Digitale Mod. PG034A

Modulo indicatore digitale costituito da 4 o 5 display a 7 segmenti. Dotato di 1 ingresso analogico ampiamente configurabile e 8 I/O digitali. Possibilità di visualizzare messaggi personalizzati e di attivare eventuali allarmi al raggiungimento di soglie impostabili. Luminosità dei display regolabile.

Caratteristiche Tecniche:

  • Alimentazione: disponibile nelle versioni 5V oppure 9-15V (consumo medio 100 mA)
  • 1 ingresso analogico ampiamente configurabile (±200mV, 0-5V, 4-20mA ecc.)
  • 8 I/O digitali programmabili separatamente (es: 5 INPUT e 3 OUTPUT)
  • Possibilita di programmazione “in circuit” ed interconnessione ad un Personal Computer per la taratura e la configurazione



Applicazioni tipiche:

  • Multimetro da pannello per visualizzazioni di Tensioni / Correnti. Ingresso analogico configurato in modo da accettare tensioni / correnti.
  • Indicatore di grandezze lette da encoder relativo con pulsanti di azzeramento e Hold. 2 I/O digitali per l’interfacciamento con l’encoder; altri 2 I/O per la gestione dei pulsanti.
  • Contasecondi UP – DOWN per il controllo di processi con attivazione di un allarme al superamento di tempi impostati. 1 I/O Digitale per l’attivazione dell’allarme; 2 I/O digitali per la gestioni dei pulsanti.
  • Terminale RS-232 per la visualizzazione di messaggi provenienti dal connettore di diagnostica di altri apparati. 1 I/O Digitale per la ricezione dei messaggi nel protocollo RS-232.
  •  Frequenzimetro digitale con possibilità di visualizzare Frequenza, duty cycle, valore p-p e RMS del segnale in ingresso. Ingresso analogico per l’acquisizione della frequenza; 3 I/O Digitali per la gestione dei pulsanti.
  • Termostato digitale



Esempio di applicazione del Modulo indicatore digitale come Voltmetro

voltometro

Accessori opzionali:

  • Cornice in plastica con filtro rosso
  • Cornice metallica stagna
  • Cavo di collegamento al PC e software “PC-LINK”
