Sistemi per la visualizzazione di dati analogici e digitali mediante display o video impressione su immagini video (OSD).

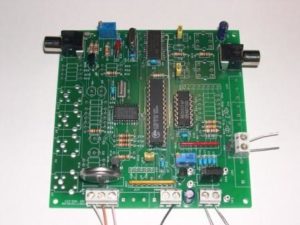

Interfaccia OSD. Mod. PG023

interfaccia osd

Interfaccia per overlay di caratteri alfanumerici su video gestita da  microprocessore. Tre ingressi analogici ed 8 I/O digitali permettono un’ampia flessibilità del sistema, configurabile in base alle necessità del cliente.

Il sistema  è dotato di un RTC integrato che permette di mantenere le impostazioni di data ed ora anche in assenza di alimentazione elettrica. Disponibile nella versione OEM o completa di contenitore con alimentatore da rete.

Esempio di applicazione della scheda OSD.

interfaccia osd per la presentazione dati

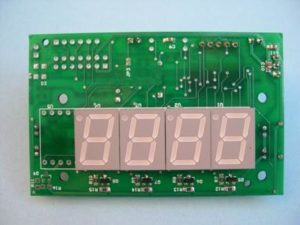

Modulo indicatore digitale Mod. PG034A

indicatore digitale multimetro

Modulo indicatore digitale costituito da 4 o 5 display a 7 segmenti. Dotato di 1 ingresso analogico ampiamente configurabile e 8 I/O digitali. Possibilità di visualizzare messaggi personalizzati e di attivare eventuali allarmi al raggiungimento di soglie impostabili. Luminosità dei display regolabile.

Applicazioni tipiche:

  • Multimetro da pannello per visualizzazioni di Tensioni / Correnti. Ingresso analogico configurato in modo da accettare tensioni / correnti.
  • Indicatore di grandezze lette da encoder relativo con pulsanti di azzeramento e Hold. 2 I/O digitali per l’interfacciamento con l’encoder; altri 2 I/O per la gestione dei pulsanti.
  • Contasecondi UP – DOWN per il controllo di processi con attivazione di un allarme al superamento di tempi impostati. 1 I/O Digitale per l’attivazione dell’allarme; 2 I/O digitali per la gestioni dei pulsanti.
  • Terminale RS-232 per la visualizzazione di messaggi provenienti dal connettore di diagnostica di altri apparati. 1 I/O Digitale per la ricezione dei messaggi nel protocollo RS-232.
  •  Frequenzimetro digitale con possibilità di visualizzare Frequenza, duty cycle, valore p-p e RMS del segnale in ingresso. Ingresso analogico per l’acquisizione della frequenza; 3 I/O Digitali per la gestione dei pulsanti.
  • Termostato digitale



Esempio di applicazione del Modulo indicatore digitale come Voltmetro:

voltometro

Caratteristiche Tecniche:

  • Alimentazione: disponibile nelle versioni 5V oppure 9-15V (consumo medio 100 mA)
  • 1 ingresso analogico ampiamente configurabile (±200mV, 0-5V, 4-20mA ecc.)
  • 8 I/O digitali programmabili separatamente (es: 5 INPUT e 3 OUTPUT)
  • Possibilita di programmazione “in circuit” ed interconnessione ad un Personal Computer per la taratura e la configurazione

Accessori opzionali:

  • Cornice in plastica con filtro rosso
  • Cornice metallica stagna
  • Cavo di collegamento al PC e software “PC-LINK”

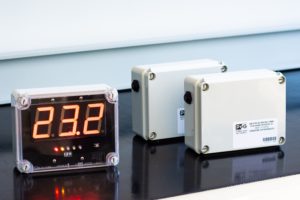

Cronometro automatico per patente "A" MOD PG1085A

Cronometro di tipo automatico (con rilevatori alla partenza ed all’arrivo) corrispondente alle direttive relative allo svolgimento delle prove della fase 2 per il conseguimento delle patenti di categorie A1, A2 e A (circolare prot. n. 2640/8.7.1 del 28 gennaio 2019).

Caratteristiche Tecniche:

  • Numero digit: 3 (vengono visualizzati i secondi da 00 a 99 ed i decimi di secondo) . Questo permette di valutare i secondi esatti senza arrotondamenti causati dalla mancanza della cifra decimale
  • Gestione: Completa a microprocessore. Possibilità di aggiornamento firmware via porta USB
  • Temperatura operativa: -20°C / +55°C
  • Alimentazione: batterie interne. Autonomia 10 ore circa. Possibilità di ricarica della batterie durante l’uso per estendere l’autonomia all’infinito.
  • Caratteristiche meccaniche: BOX in materiale plastico resistente ai raggi UV. Grado di protezione IP55 (adatto ad uso esterno e protetto da pioggia o polvere)

Accessori in dotazione:

  • unità master con display (da posizionare su un tavolo o altro supporto)
  • Caricabatterie da rete (115 – 230VAC 50 – 60Hz)
  • n. 2 fotocellule (start e stop)
  • Manuale di istruzioni

Accessori opzionali:

  • Stativo – cavalletto per il posizionamento dell’unità principale
  • Caricabatterie da auto (12-24VDC)
  • caricabatterie aggiuntivo
  • software di gestione su PC per l’interfacciamento con il sistema e la generazione automatica di report in pdf
  • Telecomando per il controllo a distanza dell’unità principale
  • unità fotocellula aggiuntive
